Stroj na rezanie fólií a nálepiek
Názov produktov

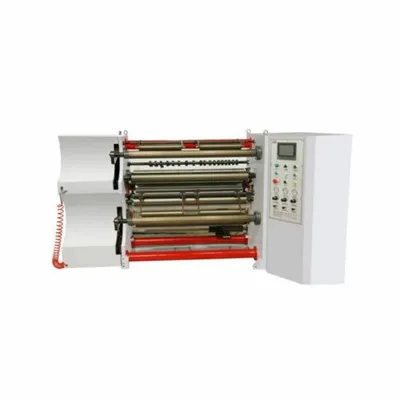

Vysokorýchlostný stroj na rezanie a prevíjanie fólií a nálepiek
GWL-1700 je vhodný na rezanie a prevíjanie veľkých kotúčových materiálov, najmä laminovaného papiera, extrudovaného papiera, samolepiaceho papiera a plastovej fólie.
Stroj viedo
Fungovanie
1.Tento stroj využíva päť ovládania servomotorov, automatické riadenie napätia, prevíjanie centrálneho povrchu, hladký a tesný povrch prevíjania.
2. Stroj využíva reguláciu rýchlosti frekvenčného meniča, aby bola prevádzka počas zrýchlenia plynulá.
3. S funkciou automatického počítania meračov, zastavenie alarmu.
4. Prevíjanie používa dva trecie vzduchové hriadele, automatickú vykladaciu vežu, ľahko ovládateľné.
5. Automatické usmerňovacie zariadenie, použite EL CCD, automaticky upravte polohu odvíjania.
6.Prijíma dovezený vzduchový nôž Delsarlame z Talianska na rezanie, automatický ventilátor na odsávanie materiálu.
7.odvíjacia časť využíva oddelenú hriadeľovú štruktúru.
8.Automatické vybíjacie zariadenie pri prevíjaní.
Hlavný technologický parameter a konfigurácia
| Model | 1700 GWL |
|
Max. šírka odvíjania |
1700 mm |
|
Min. šírka rezu |
50 mm |
|
Maximálny priemer odvíjania |
1400 mm |
|
Max. priemer prevíjania |
800 mm |
|
Max. hmotnosť odvíjania |
2600 kg |
|
Rýchlosť rezania |
10-600 m/min |
|
Hrúbka / rýchlosť rezania |
50-300gsm lepiaci papier:10-500 m/min 30-400papier gsm:10-600 m/min 12-300 mikrónová plastová fólia:10-500 m/min |
|
Rezavý materiál |
tlačený a čistý papier Potlačená plastová fólia a prázdna plastová fólia |
|
Metóda prevíjania |
Stredové zaťaženie |
|
Presnosť rezania |
±0.2 mm |
|
Ovládanie rýchlosti |
Ovládanie frekvenčným meničom |
|
Vstupný výkon |
380V |
Odvíjaniezariadenie
|
Odvíjacia štruktúra |
Hydraulické bezhriadeľové podávanie (3"/ 6") |
|
Metóda zdvíhania |
Ovládanie hydraulického valca |
|
Kontrola napätia odvíjania |
Servomotor 7,5kw*2 Servomotory Siemens |
|
Rozsah vodiacej lišty |
75 mm (vľavo a vpravo) |
|
Rezacie zariadenie |
Vzduchový nôž (Taliansko Delsarlame) |
|
Množstvo vzduchového noža |
6 súprav |
|
Spôsob úpravy |
Manuálne |
|
Odsávacie zariadenie na okraji odpadu |
Nasávací ventilátor |
Riadiaci systém
|
PLC |
SIEMENS |
|
Dotykový displej |
SIEMENS |
|
Solenoidový ventil |
AIRTAC |
|
Pneumatický proporcionálny ventil |
SMC |
|
Elektrické spotrebiče nízkeho napätia |
SCHNEIDER |
|
Automatické nastavenie |
Korekcia odchýlky EL CCD |
|
Presnosť korekcie |
±0.2 mm |
|
Usmerňovací senzor |
Fotoelektrický snímač |
|
Automatická kontrola napätia |
PAUSOURCE (Taiwan) |
|
Počítací meter |
Plne automatické |
Driečny systém
|
Hlavný motor |
SIEMENS 7,5 kw*1 |
|
Prevíjací motor |
SIEMENS 7,5kw *2 |
|
Striedač |
YASKAWA *5 |
|
Podávací valec |
gumový valec |
|
Hnací valec |
Hliníková rolka |
|
Typ prenosu |
Synchrónny remeňový pohon |
|
Typ kompresie |
Tlak vo valci |
|
Navíjací hriadeľ |
3 palcový trecí hriadeľ |
|
Medveď |
NSK & HAERBIN |
|
Automatické vykladanie zariadenia pre hotové výrobky: 1 SADA |
|
